Ġiroskopju MEMS ta'-preċiżjoni għolja-Assi Doppju

1. Preċiżjoni Għolja bi Prestazzjoni Stabbli Bias

Il-prodott għandu preċiżjoni eċċellenti tal-kejl, speċjalment fl-istabbiltà tal-preġudizzju, li hija indikatur ewlieni tal-prestazzjoni tal-ġiroskopju. Taħt il-kondizzjoni ta '10-sekonda twittija, livell ta' kunfidenza 1σ u temperatura tal-kamra (25 grad ±5 grad ), l-istabbiltà tal-preġudizzju tilħaq 0.4 grad /h. Din il-prestazzjoni ta'-preċiżjoni għolja tinkiseb permezz ta' disinn ta' ċippa MEMS avvanzat, kalibrazzjoni tat-temperatura b'ħafna-punti u algoritmu ta' kumpens ta' żball ta'-ordni għoli, li effettivament irażżan drift żero u żbalji każwali kkawżati minn fatturi ambjentali u tixjiħ tal-komponenti. Jista 'jipprovdi data ta' kejl ta 'rata angolari preċiża u stabbli għal żmien twil, li jissodisfa bis-sħiħ ir-rekwiżiti ta' preċiżjoni għolja ta 'xenarji bħal navigazzjoni inerzjali, kontroll tal-attitudni ta' pjattaformi żgħar mingħajr ekwipaġġ u kejl industrijali ta 'preċiżjoni.

2. Daqs kompatt għal Integrazzjoni Faċli

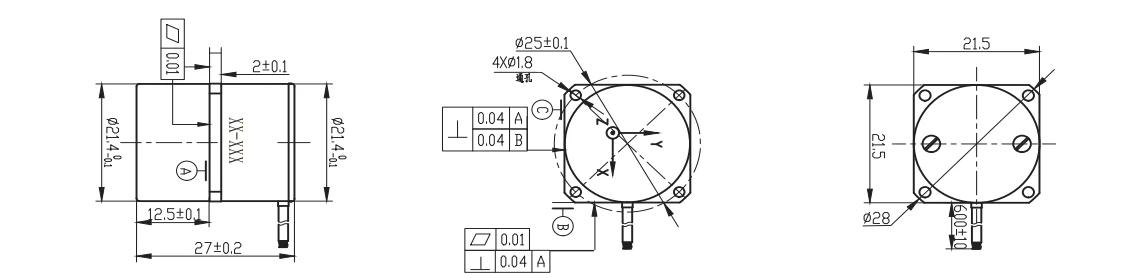

B'disinn integrat minjaturizzat, il-prodott għandu struttura kompatta u volum żgħir, bid-dimensjoni ġenerali ta '21.5mm × 21.5mm × 27mm biss. Id-disinn ta 'daqs żgħir huwa bbażat fuq teknoloġija ottimizzata tal-ippakkjar taċ-ċippa MEMS u tqassim taċ-ċirkwit integrat, li jnaqqas ħafna l-okkupazzjoni tal-ispazju filwaqt li jiżgura l-prestazzjoni. Dan il-vantaġġ jagħmilha faċli biex jiġu integrati f'diversi sistemi ta 'trasportatur kompatti, bħal pods elettro-ottiċi minjaturizzati, vetturi tal-ajru mikro mingħajr ekwipaġġ (UAVs), unitajiet ta' kejl inerzjali li jistgħu jinġarru (IMUs) u moduli ta 'kontroll tal-attitudni ta' daqs żgħir-. Jista 'jadatta perfettament għall-ambjent ta' installazzjoni bi spazju limitat, mingħajr ma jaffettwa l-istruttura ġenerali u d-distribuzzjoni tal-piż tat-trasportatur.

3. Kapaċità qawwija ta' Kontra -Interferenza Elettromanjetika (EMI).

Il-prodott huwa mgħammar bi struttura professjonali ta 'lqugħ elettromanjetiku u disinn ta' ċirkwit kontra -interferenza, li jtejjeb b'mod effettiv il-kapaċità ta 'interferenza elettromanjetika anti- tiegħu. Jadotta każ sħiħ ta 'lqugħ tal-metall biex iżola r-radjazzjoni elettromanjetika esterna, u ċ-ċirkwit intern huwa ottimizzat għal tqassim ta' interferenza kontra -, li jista 'jrażżan l-interferenza ta' sinjali elettromanjetiċi bħal frekwenza tar-radju (RF), polz elettromanjetiku (EMP) u elettriku statiku fuq il-preċiżjoni tal-kejl tal-ġiroskopju. Jissodisfa l-istandards rilevanti ta 'kompatibilità elettromanjetika (EMC), li jiżgura tħaddim stabbli u affidabbli anke f'ambjenti elettromanjetiċi kumplessi bħal siti industrijali, applikazzjonijiet aerospazjali u militari, mingħajr distorsjoni tas-sinjal jew degradazzjoni tal-prestazzjoni.

4. Adattabilità Ambjentali Eċċellenti u Affidabilità Għolja

Il-ġiroskopju MEMS għandu adattabilità ambjentali qawwija, li tista 'taħdem b'mod stabbli f'meded ta' temperatura estremi (-40 grad sa +85 grad), u jista 'jiflaħ kundizzjonijiet ħarxa bħal vibrazzjoni qawwija, impatt u umdità. Tgħaddi minn testijiet ambjentali stretti (inkluż test ta 'xokk, test ta' vibrazzjoni, test taċ-ċiklu ta 'temperatura għolja u baxxa u test ta' umdità), b'saħħa strutturali għolja u prestazzjoni stabbli tal-komponent. Il-prodott jadotta proċess ta 'ppakkjar issiġillat biex jipprevjeni t-trab, l-umdità u impuritajiet oħra milli jidħlu fiċ-ċippa interna, u b'mod effettiv jestendi l-ħajja tas-servizz. Il-ħin medju tiegħu bejn fallimenti (MTBF) huwa twil daqs eluf ta 'sigħat, li jistgħu jissodisfaw il-ħtiġijiet ta' operazzjoni stabbli fit-tul-ta 'xenarji industrijali, aerospazjali u xenarji oħra ta' affidabilità għolja.

5. Konsum baxx ta 'Enerġija & Spiża-Effective

Meta mqabbla ma 'komponenti ta' kejl inerzjali tradizzjonali, il-ġiroskopji MEMS għandhom il-vantaġġi ta 'konsum baxx ta' enerġija u prestazzjoni ta 'spiża għolja. Il-konsum tal-enerġija ġeneralment ikun baxx daqs ftit milliwatts għal għexieren ta 'milliwatts, li huwa speċjalment adattat għal tagħmir li jaħdem bil-batterija-bħal apparati portabbli u pjattaformi bla ekwipaġġ, li jestendu b'mod effettiv il-ħin tax-xogħol tat-tagħmir. F'termini ta 'spejjeż, billi bbażat ruħha fuq teknoloġija matura tal-produzzjoni tal-massa, l-ispiża tal-produzzjoni tal-ġiroskopji MEMS hija sinifikament aktar baxxa minn dik tal-ġiroskopji mekkaniċi tradizzjonali u ġiroskopji tal-fibra ottika, filwaqt li tiżgura prestazzjoni għolja, li tista' tgħin lill-utenti jnaqqsu l-ispiża ġenerali tat-tagħmir u jtejbu l-kompetittività tas-suq.

6. Customization Flessibbli & Firxa Wiesgħa ta 'Applikazzjoni

Il-ġiroskopju MEMS jappoġġja l-adattament flessibbli skont il-ħtiġijiet tal-utent, inkluż l-aġġustament tal-firxa tal-kejl, l-ottimizzazzjoni tal-interface tal-output (bħal RS-422, bus CAN, Ethernet), l-adattament tal-algoritmu ta 'kumpens tal-iżball u l-aġġustament tad-daqs strutturali. Jista 'jiġi applikat b'mod wiesa' f'diversi oqsma bħall-ajruspazju, sistemi bla ekwipaġġ (UAVs, vetturi tal-art bla ekwipaġġ, vapuri bla ekwipaġġ), imżiewed elettro-ottiċi, kejl ta 'preċiżjoni industrijali, elettronika tal-karozzi u apparat li jintlibes. Jista 'wkoll jirrealizza sostituzzjoni in-situ ta' ġiroskopji tradizzjonali sintonizzati b'mod dinamiku b'assi doppju, mingħajr ma timmodifika l-istruttura ta 'installazzjoni eżistenti u s-sistema ta' kontroll tat-trasportatur, tnaqqas ħafna l-ispiża u ċ-ċiklu ta 'sostituzzjoni.

1. Pods elettro-ottiċi

Il-miżwed elettro-ottiċi huma tagħmir ewlieni għall-osservazzjoni mill-ajru, it-traċċar tal-mira u l-gwida ta 'preċiżjoni, li jintużaw ħafna f'inġenji tal-ajru, UAVs, vapuri u trasportaturi oħra. Il-ġiroskopju MEMS ta'-preċiżjoni doppja-għoli għandu rwol ewlieni fis-sistema ta' kontroll tal-istabbilizzazzjoni tal-imżiewed elettro-ottiċi. Jista '-ħin reali jkejjel il-moviment angolari (roll u pitch) tal-powd ikkawżat mill-jitter, turbolenza u fatturi oħra tat-trasportatur, u jagħti lura d-data ta' rata angolari ta'-preċiżjoni għolja lis-sistema ta 'kontroll. Is-sistema ta 'kontroll taġġusta l-attitudni tal-pod f'ħin reali skond id-dejta, tpaċi l-impatt ta' jitter estern, tiżgura li l-lenti ottika tibqa 'stabbli, u tirrealizza immaġini ċari u traċċar preċiż tal-mira. Grazzi għad-daqs żgħir u l-piż ħafif tiegħu, il-ġiroskopju jista 'jiġi integrat faċilment fl-istruttura kompatta tal-pods elettro-ottiku mingħajr ma jaffettwa l-piż u l-manuvrabbiltà ġenerali tal-pods, u l-kapaċità qawwija ta' interferenza elettromanjetika anti{-tiġiżgura tħaddim stabbli anke f'ambjenti elettromanjetiċi kumplessi bħal missjonijiet mill-ajru.

2. Pjattaformi bla ekwipaġġ

Il-ġiroskopju MEMS ta'-preċiżjoni doppja-ta' assi doppju huwa komponent ewlieni indispensabbli għal diversi pjattaformi bla ekwipaġġ, inklużi vetturi tal-ajru bla ekwipaġġ (UAVs), vetturi tal-art bla ekwipaġġ (UGVs), vapuri bla ekwipaġġ u tagħmir ieħor, li jipprovdi kejl inerzjali ewlieni u appoġġ għall-kontroll tal-attitudni.

Għal UAVs (speċjalment UAVs żgħar u minjaturizzati għall-immappjar ta 'preċiżjoni, stħarriġ mill-ajru u tkixxif militari), il-ġiroskopju -ħin reali jkejjel ir-rati angolari taż-żewġ assi orizzontali, jikkoopera ma' aċċellerometri u moduli GPS biex jiffurmaw sistema ta 'navigazzjoni inerzjali, li tista' tikkalkula b'mod preċiż l-attitudni, il-pożizzjoni u l-istat tal-moviment tal-UAV. Meta s-sinjal tal-GPS jintilef jew jinterferixxi, xorta jista 'jipprovdi referenza ta' attitudni stabbli, u jiżgura t-titjira stabbli u l-eżekuzzjoni tal-kompitu tal-UAV. Għal UGVs u vapuri bla ekwipaġġ li jaħdmu f'ambjenti kumplessi (bħal terren ħarxa, riħ qawwi u mewġ), il-ġiroskopju jista 'jirreżisti l-interferenza ta' vibrazzjoni, impatt u sinjali elettromanjetiċi, ikejjel b'mod stabbli l-moviment angolari tal-pjattaforma, jgħin lis-sistema ta 'kontroll taġġusta d-direzzjoni u l-attitudni tas-sewqan f'ħin reali, u ttejjeb l-awtonomija, l-istabbiltà u s-sigurtà tal-pjattaforma bla ekwipaġġ.

3. Sistemi ta 'Kontroll tal-Attitudni

Il-ġiroskopju MEMS ta'-preċiżjoni doppja-ta' assi doppju huwa użat ħafna fis-sistemi ta' kontroll tal-attitudni ta' diversi trasportaturi, inklużi inġenji tal-ajru żgħar, missili, satelliti, vapuri u tagħmir industrijali, biex jiġu realizzati skoperta preċiża tal-attitudni u kontroll tal-linja-magħluqa. F'ajruplani żgħar u missili, il-ġiroskopju jkejjel ir-rata angolari tal-assi orizzontali tat-trasportatur f'ħin reali, u jipprovdi dejta preċiża għas-sistema ta 'kontroll tal-attitudni biex taġġusta l-wiċċ tat-tmun u l-ispinta tal-magna, u tiżgura t-titjira stabbli tat-trasportatur u gwida preċiża. Fil-kontroll tal-attitudni tas-satellita, il-ġiroskopju, bħala komponent ewlieni tal-kejl inerzjali, jista 'jiskopri b'mod preċiż id-devjazzjoni tal-attitudni tas-satellita, jikkoopera mal-attwatur tal-kontroll tal-attitudni biex jaġġusta l-attitudni tas-satellita, u jiżgura li s-satellita żżomm l-orjentazzjoni korretta fl-orbita. F'tagħmir industrijali (bħal makkinarju li jdur ta 'preċiżjoni, armi robotiċi), il-ġiroskopju jista' jimmonitorja l-istat tal-moviment angolari tat-tagħmir f'ħin reali, jgħin lis-sistema ta 'kontroll taġġusta l-parametri tat-tħaddim, ittejjeb il-preċiżjoni tal-operazzjoni u l-istabbiltà tat-tagħmir.

4. Sistemi Awżiljarji ta' Navigazzjoni Inerzjali

Fis-sistemi ta 'navigazzjoni inerzjali ta' vetturi, vapuri, inġenji ta 'l-ajru u trasportaturi oħra, il-ġiroskopju MEMS ta' assi doppju ta'-preċiżjoni-għoli jservi bħala komponent ta 'kejl awżiljarju, li jikkumplimenta s-sistema ta' navigazzjoni ewlenija (bħal ġiroskopju tal-fibra ottika, ġiroskopju tal-laser) biex ittejjeb il-preċiżjoni u l-affidabbiltà tan-navigazzjoni. Tista 'tpatti għan-nuqqas tas-sistema ta' navigazzjoni ewlenija f'termini ta 'volum, piż u spiża, u tipprovdi data ta' kejl żejda. Meta s-sistema ta 'navigazzjoni ewlenija tfalli jew tiġi interferita, il-ġiroskopju jista' malajr jieħu f'idejh il-kompitu tal-kejl inerzjali, u jiżgura t-tħaddim kontinwu tas-sistema ta 'navigazzjoni. Barra minn hekk, fil-qasam tan-navigazzjoni tal-vettura, il-ġiroskopju jista 'jrażżan b'mod effettiv id-drift tas-sistema ta' navigazzjoni meta l-vettura tkun qed issuq f'mini, canyon urbani u ambjenti oħra fejn is-sinjali tal-GPS huma dgħajfa, u jtejjeb il-preċiżjoni tal-pożizzjonament u l-istabbiltà tas-sistema tan-navigazzjoni.

5. Kejl ta 'Preċiżjoni Industrijali

Fil-produzzjoni industrijali u l-oqsma tal-kejl ta 'preċiżjoni, il-ġiroskopju MEMS ta' assi doppju-de preċiżjoni għolja-jintuża għall-kejl tar-rata angolari u l-kalibrazzjoni tal-attitudni ta 'diversi tagħmir u biċċiet tax-xogħol. Pereżempju, fil-qasam tal-magni ta 'preċiżjoni, jista' jimmonitorja l-moviment angolari tal-magħżel tal-għodda tal-magni f'ħin reali, jgħin biex jaġġusta l-parametri tal-magni, ittejjeb il-preċiżjoni tal-magni tal-biċċa tax-xogħol; fil-qasam tas-sejbien tal-pont u l-bini, jista 'jkejjel id-deformazzjoni angolari tal-istruttura f'ħin reali, u jipprovdi appoġġ ta' data għall-monitoraġġ tas-saħħa strutturali; fil-qasam tal-kalibrazzjoni tat-tagħmir ottiku, jista 'jikkalibra l-attitudni tal-lenti ottika u l-istrument tal-kejl, u jiżgura l-preċiżjoni tal-kejl tat-tagħmir. Il-preċiżjoni għolja tiegħu, id-daqs żgħir u l-adattabilità ambjentali qawwija jagħmluha adattata għal diversi ambjenti ta 'kejl industrijali ħarxa.

6. Oqsma Militari u Aerospazjali

Fl-oqsma militari u aerospazjali, il-ġiroskopju MEMS ta'-preċiżjoni doppja-axis għolja jintuża ħafna f'diversi sistemi ta' armi u tagħmir aerospazjali minħabba l-prestazzjoni eċċellenti tiegħu. F'sistemi ta 'gwida tal-missili, jipprovdi data ta' kejl ta 'rata angolari ta'-preċiżjoni għolja għas-sistema ta 'gwida, li tiżgura l-kapaċità ta' attakk preċiż tal-missila; f'UAVs militari u ajruplani ta' tkixxif, jappoġġja l-missjoni ta 'titjir stabbli u ta' tkixxif ta 'preċiżjoni tal-pjattaforma; f'tagħmir aerospazjali bħal aċċessorji tas-satellita u vetturi tal-varar, huwa użat għall-iskoperta u l-kontroll tal-attitudni, li jiżgura t-tħaddim stabbli tat-tagħmir f'ambjenti spazjali ħarxa. Id-drittijiet tal-proprjetà intellettwali indipendenti tagħha u l-kontroll indipendenti sħiħ tat-teknoloġiji ewlenin jiżguraw ukoll is-sigurtà u l-affidabbiltà tat-tagħmir militari u aerospazjali.

1. Indipendenti Core Technology & Assigurazzjoni tal-Kwalità Affidabbli

Aħna jaderixxu ma 'riċerka u żvilupp indipendenti, u l-komponent ewlieni tal-prodott - iċ-ċippa tal-ġiroskopju MEMS - għandu drittijiet ta' proprjetà intellettwali indipendenti, li jirrealizza kontroll indipendenti sħiħ tat-teknoloġiji ewlenin. Dan mhux biss jevita r-riskji ta 'imblokki tekniċi, restrizzjonijiet tal-katina tal-provvista u lakuni tas-sigurtà tal-informazzjoni miġjuba billi tiddependi fuq ċipep importati, iżda jiżgura wkoll l-istabbiltà u l-konsistenza tal-prestazzjoni tal-prodott. Kull prodott jgħaddi minn kalibrazzjoni stretta tal-fabbrika, ittestjar ambjentali u verifika tal-affidabbiltà, inklużi testijiet taċ-ċiklu ta 'temperatura għolja u baxxa, testijiet ta' xokk u vibrazzjoni, testijiet ta 'kompatibilità elettromanjetika u testijiet ta' stabbiltà fit-tul-, biex jiġi żgurat li kull ġiroskopju jista 'jissodisfa r-rekwiżiti ta' prestazzjoni standard-għoli u jaħdem b'mod stabbli u affidabbli f'diversi ambjenti ħarxa.

2. Prestazzjoni ta'-preċiżjoni Għolja u Kumpens Komprensiv ta' Żbalji

Preċiżjoni għolja hija l-vantaġġ ewlieni tal-prodott tagħna. Taħt il-kondizzjoni ta '10-sekondi lixxa, livell ta' kunfidenza 1σ u temperatura tal-kamra, l-istabbiltà tal-preġudizzju tilħaq 0.4 grad / h, u l-mixja każwali angolari u l-eżattezza tal-fattur tal-iskala huma fil-livell tal-industrija-leading. Aħna nadottaw algoritmi avvanzati ta 'kumpens ta' żball multi-dimensjonali, li jkopru kumpens tat-temperatura, kumpens ta 'angolu ta' allinjament ħażin ta 'installazzjoni, kumpens ta' żball mhux lineari, kumpens ta 'drift żero u kumpens ta' żball tal-fattur ta 'skala, li effettivament jikkumpensa l-impatt ta' bidliet ambjentali, devjazzjonijiet ta 'installazzjoni u tixjiħ tal-komponenti fuq l-eżattezza tal-kejl. Kemm jekk f'-temperatura għolja, f'temperatura-baxxa jew f'ambjenti elettromanjetiċi kumplessi, il-prodott jista' joħroġ informazzjoni stabbli u preċiża dwar ir-rata angolari ta' żewġ-assi, u jissodisfa bis-sħiħ il-ħtiġijiet ta' kejl ta'-preċiżjoni għolja ta' navigazzjoni inerzjali, kontroll tal-attitudni, stabbilizzazzjoni elettro-ottika tal-pods u xenarji ewlenin oħra.

3. Disinn Kompatt & Integrazzjoni Faċli, Tnaqqis tal-Ispejjeż tal-Applikazzjoni

Meta mqabbel ma 'ġiroskopji tradizzjonali doppji -axis sintonizzati dinamikament u komponenti oħra ta' kejl inerzjali, il-prodott tagħna jadotta disinn minjaturizzat u integrat, bi struttura kompatta (żgħir daqs 21.5mm × 21.5mm × 27mm) u piż ħafif (mhux aktar minn 50g), li tnaqqas ħafna l-okkupazzjoni u t-tagħbija tal-ispazju tal-ispazju. Id-disinn integrat taċ-ċirkwit tas-sewqan, iċ-ċirkwit tal-ġbir tas-sinjali-up, iċ-ċirkwit tal-ipproċessar tas-sinjali diġitali u s-softwer tal-kontroll jagħmel il-prodott ikollu interface sempliċi u integrazzjoni faċli, li tista 'tiġi integrata malajr f'diversi tagħmir kompatt bħal UAVs mikro, imżiewed ottiċi elettro-minjaturizzati u unitajiet ta' kejl inerzjali portabbli. Aktar importanti minn hekk, il-prodott huwa kompatibbli bis-sħiħ mal-interface tal-installazzjoni, il-parametri elettriċi u l-protokoll ta 'komunikazzjoni ta' ġiroskopji tradizzjonali doppju-assi sintonizzat dinamikament, li jippermetti sostituzzjoni in-situ mingħajr ma jimmodifika l-istruttura eżistenti tal-installazzjoni u s-sistema ta 'kontroll tat-trasportatur, li tnaqqas ħafna l-ispiża ta' sostituzzjoni, l-ispiża tal-ħin u l-ispiża tat-trasformazzjoni teknika għall-utenti.

4. Adattabilità Ambjentali qawwija u Skop ta 'Applikazzjoni Wiesgħa

Il-ġiroskopju MEMS tagħna ta'-preċiżjoni doppja-tagħna għandu adattabilità ambjentali eċċellenti u kapaċità kontra l--interferenza. Jista 'jaħdem b'mod stabbli fil-medda tat-temperatura estrema ta' -40 grad sa +85 grad, u jista 'jiflaħ vibrazzjoni qawwija (10{-2000Hz, 10g), impatt qawwi (1000g, 0.5ms) u ambjenti ta' umdità għolja. L-istruttura tal-ilqugħ elettromanjetika tal-metall mibni-fil--sħiħ u d-disinn taċ-ċirkwit kontra l-interferenza jippermettu lill-prodott jirreżisti b'mod effettiv interferenza tal-frekwenza tar-radju, polz elettromanjetiku u elettriku statiku, u jilħaq l-istandards ta 'kompatibilità elettromanjetika ta' diversi industriji. Dawn il-vantaġġi jagħmlu l-prodott applikabbli b'mod wiesa 'għal aerospazju, sistemi bla ekwipaġġ, imżiewed elettro-ottiċi, kejl ta' preċiżjoni industrijali, tagħmir militari u oqsma oħra, u jistgħu jadattaw għal diversi xenarji ta 'ħidma ħarxa, u jipprovdu appoġġ ta' dejta affidabbli għal tipi differenti ta 'ħtiġijiet tal-utent.

5. Customization Flessibbli & Appoġġ Tekniku Professjonali

Aħna nifhmu profondament li industriji differenti u xenarji ta 'applikazzjoni għandhom rekwiżiti differenti għall-ġiroskopji. Għalhekk, aħna nipprovdu servizzi ta 'adattament personalizzati skont il-ħtiġijiet speċifiċi tal-utenti, inkluż l-aġġustament tal-firxa tal-kejl, l-ottimizzazzjoni tal-interface tal-output (bħal RS-422, bus CAN, Ethernet), l-adattament tal-algoritmu ta' kumpens tal-iżball, u l-aġġustament tad-daqs strutturali, biex jaqbel bis-sħiħ mal-ħtiġijiet attwali tal-applikazzjoni tal-utent. Fl-istess ħin, għandna tim tekniku professjonali b'esperjenza rikka fil-kejl inerzjali u l-applikazzjoni tal-prodott, li jipprovdi appoġġ tekniku ta'-ċiklu sħiħ għall-utenti, inkluża konsultazzjoni teknika qabel-bejgħ, fil--gwida tal-installazzjoni tal-bejgħ u servizzi ta 'manutenzjoni wara l-bejgħ. Aħna nirrispondu malajr għall-ħtiġijiet tal-utent, insolvu problemi tekniċi fil-ħin, u niżguraw il-progress bla xkiel tal-proġetti tal-utent.

6. Kost-Kompetittività tas-Suq Effettiva u Għolja

Filwaqt li niżguraw prestazzjoni għolja u affidabilità għolja, aħna niddependu fuq teknoloġija matura tal-produzzjoni tal-massa u ġestjoni ottimizzata tal-katina tal-provvista biex nikkontrollaw b'mod effettiv l-ispejjeż tal-prodott, billi nipprovdu lill-utenti ġiroskopji MEMS b'assi doppju-kost-effettivi ta'-preċiżjoni għolja-. Meta mqabbel ma 'prodotti importati tal-istess livell, il-prodott tagħna għandu vantaġġi ovvji fil-prezz, u l-prestazzjoni tista' tissodisfa bis-sħiħ jew saħansitra teċċedi l-livell ta 'prodotti importati; meta mqabbel ma 'prodotti simili domestiċi, il-prodott tagħna għandu prestazzjoni aktar stabbli, kumpens ta' żball aktar komprensiv u servizz ta 'wara-bejgħ aktar maħsub. L-għażla tal-prodott tagħna tista 'tgħin lill-utenti jnaqqsu l-ispiża ġenerali tat-tagħmir, itejbu l-kompetittività tas-suq tal-prodotti tagħhom, u jiksbu sitwazzjoni fejn jirbaħ-rebħ ta' spiża u prestazzjoni.

1. Mekkaniżmu ta 'Sensing Core: Effett Coriolis

Il-prinċipju ta 'ħidma fundamentali tal-ġiroskopju MEMS huwa bbażat fuq l-effett Coriolis, li jirreferi għall-forza inerzjali ġġenerata meta oġġett li jiċċaqlaq jiċċaqlaq f'qafas ta' referenza li jdur. Għall-ġiroskopju MEMS ta '-preċiżjoni doppja-għolja, il-komponent ewlieni huwa struttura mikro reżonanti (bħal raġġ mikro cantilever, blokka tal-massa mikro) fabbrikata fuq iċ-ċippa MEMS permezz tat-teknoloġija tal-mikrofabbrikazzjoni. Din l-istruttura reżonanti mikro hija mfassla biex tivvibra b'mod stabbli fi frekwenza naturali fissa taħt is-sewqan taċ-ċirkwit tas-sewqan - dan jissejjaħ il-"modalità tas-sewqan".

Meta t-trasportatur (mgħammar bil-ġiroskopju) idur madwar wieħed mill-assi orizzontali, l-istruttura mikro reżonanti fil-mod ta 'sewqan se tkun affettwata mill-forza Coriolis. Id-direzzjoni tal-forza Coriolis hija perpendikulari kemm għad-direzzjoni tal-vibrazzjoni tal-mikrostruttura kif ukoll għad-direzzjoni tar-rotazzjoni tat-trasportatur, li tikkawża li l-mikrostruttura tiġġenera vibrazzjoni sekondarja perpendikolari għad-direzzjoni tas-sewqan - dan jissejjaħ "mod sensing". L-amplitudni ta 'din il-vibrazzjoni sekondarja hija direttament proporzjonali għar-rata angolari tar-rotazzjoni tat-trasportatur: iktar ma tkun għolja r-rata angolari, akbar tkun l-amplitudni tal-vibrazzjoni tal-mod sensing; iktar ma tkun baxxa r-rata angolari, iżgħar tkun l-amplitudni. Billi tiskopri l-amplitudni u d-direzzjoni tal-vibrazzjoni tal-mod ta 'sensing, ir-rata angolari tar-rotazzjoni tat-trasportatur madwar l-assi korrispondenti tista' tiġi kkalkulata b'mod preċiż.

2. Kontroll tas-Sewqan: Vibrazzjoni Stabbli ta 'Struttura Mikro Resonant

Ir-rabta tal-kontroll tas-sewqan hija responsabbli għaż-żamma tal-istruttura mikro reżonanti f'mod ta 'sewqan stabbli, li hija l-premessa ta' kejl preċiż. Iċ-ċirkwit tas-sewqan tal-ġiroskopju joħroġ sinjal ta 'sewqan ta' frekwenza għolja -(li jaqbel mal-frekwenza naturali tal-istruttura mikro reżonanti) għall-elettrodu tas-sewqan taċ-ċippa MEMS. Taħt l-azzjoni tal-forza elettrostatika ġġenerata mis-sinjal tas-sewqan, l-istruttura mikro reżonanti tibda tivvibra perjodikament f'amplitudni u frekwenza fissi.

Biex tkun żgurata l-istabbiltà tal-mod tas-sewqan, is-sistema tadotta mekkaniżmu ta 'kontroll tal-feedback ta' ċirku magħluq-. Is-sensor ta 'feedback tas-sewqan fuq iċ-ċippa MEMS -ħin reali jiskopri l-amplitudni tal-vibrazzjoni u l-frekwenza tal-mikrostruttura, u jdaħħal id-dejta lura għaċ-ċirkwit tal-ipproċessar tas-sinjal diġitali (DSP). Iċ-ċirkwit DSP jaġġusta l-amplitudni u l-frekwenza tas-sinjal tas-sewqan f'ħin reali skont id-dejta tal-feedback, u jikkumpensa għall-influwenza ta 'fatturi ambjentali (bħal temperatura) u tixjiħ tal-komponenti fuq l-istat tal-vibrazzjoni. Dan il-kontroll ta' ċirku-magħluq jiżgura li l-istruttura mikro reżonanti żżomm parametri stabbli tal-vibrazzjoni, li jistabbilixxi pedament għal kejl ta' rata angolari ta'-preċiżjoni għolja.

3. Sejbien u Ipproċessar tas-Sinjal: Konverżjoni tal-Vibrazzjoni f'Sinjali Elettriki li Jkejlu

Ir-rabta ta 'skoperta tas-sinjal tintuża biex taqbad is-sinjal tal-vibrazzjoni tal-istruttura reżonanti mikro fil-modalità sensing u tikkonvertih f'sinjali elettriċi li jistgħu jitkejlu. Iċ-ċippa MEMS hija mgħammra b'elettrodi sensing, li jistgħu jiskopru l-bidla tal-ispostament tal-mikrostruttura fil-modalità sensing (ikkawżata mill-forza Coriolis) permezz tal-bidla tal-kapaċità (jew effett pjeżoelettriku). Il-bidla tal-kapaċità hija estremament żgħira (fuq l-ordni ta 'picofarads), għalhekk iċ-ċirkwit tal-ġbir tas-sinjal-up jamplifika, jiffiltra u jimmodula s-sinjal tal-kapaċità dgħajfa biex jikkonvertih f'sinjal elettriku analogu stabbli.

Is-sinjal elettriku analogu mbagħad jiġi trażmess liċ-ċirkwit tal-ipproċessar tas-sinjali diġitali (DSP), fejn jgħaddi minn konverżjoni analoga-għa-diġitali (ADC), demodulazzjoni, u proċessar għat-tnaqqis tal-istorbju. Iċ-ċirkwit DSP jikkalkula r-rata angolari tar-rotazzjoni tat-trasportatur skont ir-relazzjoni proporzjonali pre-kalibrata bejn l-amplitudni tas-sinjal elettriku u r-rata angolari. Fl-istess ħin, iċ-ċirkwit DSP jintegra d-dejta tas-sensorju tat-temperatura mibni-, u jistabbilixxi l-pedament għall-kumpens tat-temperatura sussegwenti.

Fl-aħħarnett, is-sinjal tar-rata angolari diġitali pproċessat joħroġ lis-sistema ta 'kontroll estern permezz tal-port tas-serje RS-422 (jew interfaces personalizzati oħra), li jipprovdi data ta' rata angolari f'ħin reali u affidabbli għall-kontroll tal-attitudni tat-trasportatur, navigazzjoni u sistemi oħra.

4. Kumpens ta' Żball Multi-dimensjonali: Tiżgura Produzzjoni ta'-preċiżjoni għolja

Minħabba l-influwenza ta 'żbalji ta' mikrofabbrikazzjoni, fatturi ambjentali (temperatura, vibrazzjoni), u devjazzjonijiet ta 'installazzjoni, is-sinjal tal-kejl mhux ipproċessat tal-ġiroskopju MEMS se jkollu ċerti żbalji. Biex jinkiseb kejl ta '-preċiżjoni għolja, il-prodott jintegra sistema ta' kumpens ta 'żball multi-dimensjonali, li hija realizzata permezz ta' algoritmi tas-softwer u kalibrazzjoni tal-ħardwer.

It-tipi ewlenin ta 'kumpens ta' żball jinkludu: ① Kumpens tat-temperatura: Is-sensur tat-temperatura mibni-fil-ħin reali-jiġbor it-temperatura ambjentali, u ċ-ċirkwit DSP juża mudell ta 'kumpens ta' temperatura pre{2}}kalibrat biex jikkumpensa l-iżball ikkawżat minn bidliet fit-temperatura (it-temperatura se taffettwa l-frekwenza naturali tal-istruttura reżonanti mikro u s-sensittività tal-elettrodu sensing); ② Kumpens tal-angolu tal-allinjament ħażin tal-installazzjoni: Permezz tal-kalibrazzjoni tal-fabbrika, l-iżball ikkawżat mid-devjazzjoni bejn id-direzzjoni tal-installazzjoni tal-ġiroskopju u s-sistema ta 'koordinati tat-trasportatur jiġi kkoreġut; ③ Kumpens mhux lineari: Algoritmu ta 'twaħħil ta' -ordni għoli huwa użat biex jelimina d-devjazzjoni mhux lineari bejn l-amplitudni tas-sinjal tas-sensing u r-rata angolari attwali; ④ Kumpens żero drift: Il-deriva żero (sinjal tal-ħruġ meta r-rata angolari hija żero) huwa ħin reali -immonitorjat u kkumpensat, u jiżgura l-eżattezza tal-kejl statiku.
